Dynamic Precision – Un usinage extrêmement précis en moins de temps

Avec "Dynamic Precision", HEIDENHAIN exploite au maximum le potentiel de précision de la machine-outil. "Dynamic Precision" permet de compenser les déviations dynamiques de la machine-outil et d'usiner les pièces à une vitesse d'usinage plus élevée en garantissant, au final, des contours encore plus précis et une qualité de surface encore meilleure.

Dynamic Precision inclut les options suivantes :

  • la fonction CTC (Cross Talk Compensation) pour compenser les écarts de position en fonction de l'accélération
  • la fonction AVD (Active Vibration Damping) pour amortir activement les vibrations
  • les fonctions PAC/LAC/MAC (Position / Load / Motion Adaptive Control) pour adapter les paramètres d'asservissement en fonction de la position / de la charge / du mouvement
Information technique

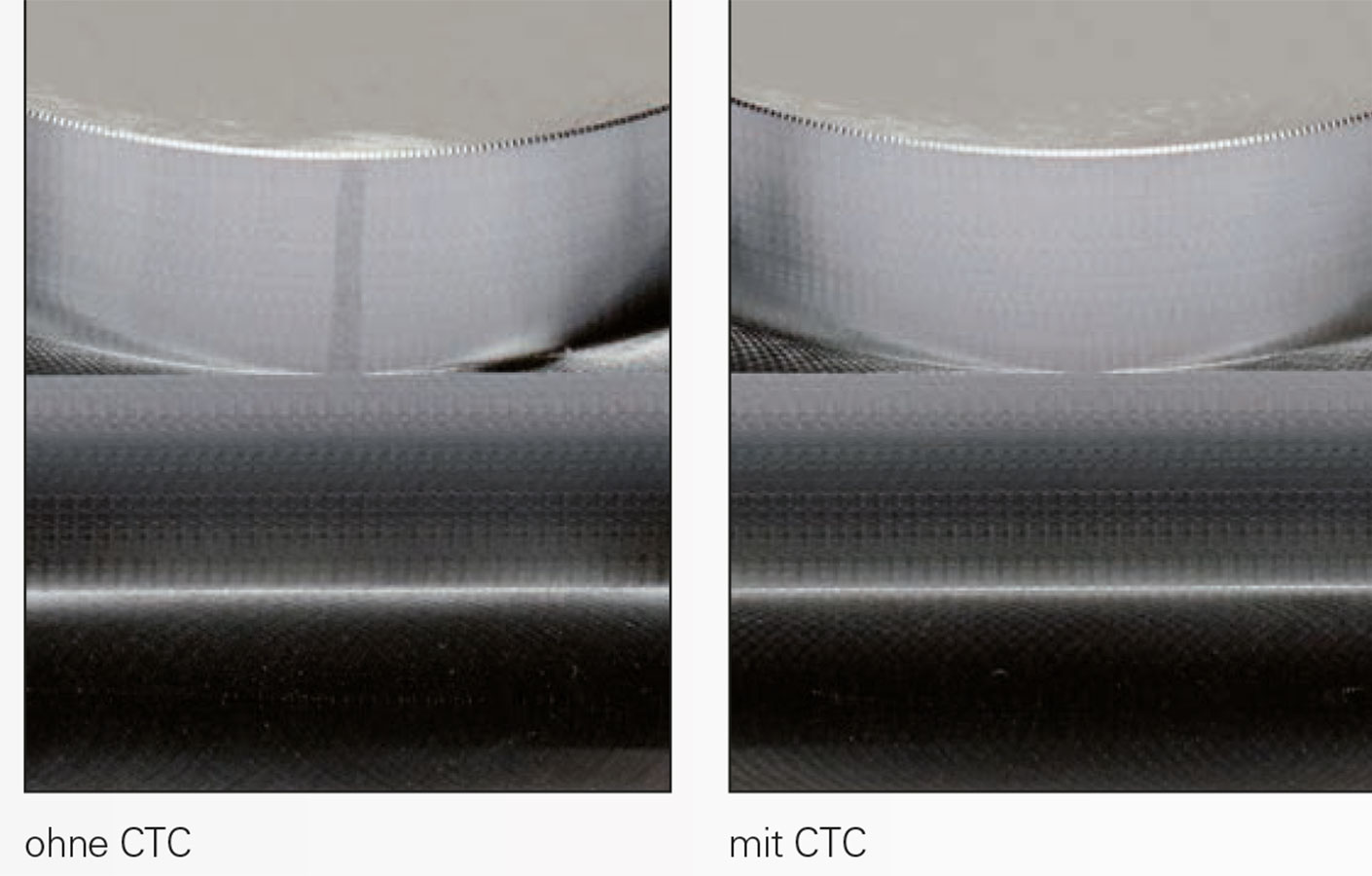

CTC (Cross Talk Compensation)
Compensation des écarts de position en fonction de l'accélération

Les accélérations dynamiques génèrent des contraintes dans la structure d'une machine-outil. Elles peuvent en effet déformer temporairement la machine et provoquer des erreurs au niveau du Tool Center Point (TCP).

La fonction CTC compense les déviations de position provoquées par l'élasticité existant entre les axes. Elle permet alors d'augmenter la valeur d’à-coup selon un facteur de 2 max. et de réduire jusqu’à 15 % les temps d'usinage.

MVC
Schwingungsdämpfung

Auf schrägen oder gekrümmten Flächen kommt es häufig zu Oberflächenproblemen in Form von sichtbaren Schatten oder Kontrastschwankungen. Zwei häufige Ursachen sind Elastizitäten im Antriebsstrang und Aufstellschwingungen.

Die Funktion MVC (Machine Vibration Control) unterdrückt diese dominanten niederfrequenten Schwingungen und ermöglicht ein schnelles
und vibrationsfreies Fräsen. Gleichzeitig können hohe Ruckwerte und damit höhere Beschleunigungen erreicht werden. Dadurch reduzieren
sich die Bearbeitungszeiten, ohne dass darunter die Oberflächenqualität leidet.

Positions-, last- oder bewegungsabhängige Anpassung von Reglerparametern

Bearbeitungsposition, Beladungssituation und Fräsvorschub haben direkten Einfluss auf das Maschinenverhalten und somit das Bearbeitungsergebnis. Eine optimale Anpassung der Reglerparameter an die Bearbeitungssituation bietet folgende Vorteile:

  • bessere Regelgüte
  • höhere Genauigkeit
  • gesteigerte Dynamik
  • kürzere Bearbeitungszeiten

Zur automatischen Anpassung der Regelung an die Bearbeitungssituation bietet HEIDENHAIN drei Steuerungsoptionen an:

  • Position Adaptive Control (PAC) ermöglicht bessere Konturtreue über den kompletten Arbeitsraum
  • Load Adaptive Control (LAC) sichert hohe Bearbeitungsgenauigkeiten unabhängig von der Beladungssituation
  • Motion Adaptive Control (MAC) bietet eine erhöhte Regelgüte bei bewegungsabhängigem Maschinenverhalten und kann das Beschleunigungsvermögen bei Master-Slave-Achsen erheblich steigern
